有无均整器模式对肝癌患者容积旋转调强放射治疗计划的剂量学影响

有无均整器模式对肝癌患者容积旋转调强放射治疗计划的剂量学影响

史 子 柯   马 霄 云  张 雁 山  金 雪 玲  寇 海 瑞   吴 嘉 明

(甘肃省武威肿瘤医院重离子中心放射物理室，甘肃武威  733000)

[摘要] 目的 比较直线加速器在6 MV X射线下对肝癌患者有均整过滤器(FF)模式下容积旋转调强放射治疗(FF-VMAT)和无均整过滤器(FFF)模式下VMAT(FFF-VMAT)计划的剂量学影响。方法 选取2020年8月—2021年4月于甘肃省武威肿瘤医院确诊为肝癌并拟行放疗的患者10例，采用6 MV X射线分别设计FF-VMAT和FFF-VMAT计划，比较两种模式下治疗计划的靶区适形度(CI)和剂量均匀性(HI)、正常肝组织受量、危及器官(OAR)受量以及加速器总跳数和出束时间。结果 FF-VMAT和FFF-VMAT计划靶区剂量分布都能满足临床处方剂量的要求。两种计划加速器出束时间比较差异有显著性(t=13.611,P<0.001)，但靶区CI、HI、正常肝组织和OAR的受量以及加速器跳数比较差异均无显著性(P>0.05)。结论 FF-VMAT和FFF-VMAT计划均能满足临床治疗需要，但FFF-VMAT计划实际出束时间更短，治疗效率更高，因此FFF-VMAT计划应用于肝癌的临床放疗更具优势。

[关键词] 肝肿瘤：放射疗法，计算机辅助；容积旋转调强；无均整器模式；危及器官剂量；剂量效应关系，辐射；粒子加速器

[中图分类号] R735.7；R815                   [文献标志码] A

DOSIMETRIC INFLUENCE OF FLATIENING FILTER VOLUMETRIC MODULATED ARC THERAPY VERSUS FLATTENING FILTER-FREE VOLUMETRIC MODULATED ARC THERAPY ON RADIOTHERAPY PLANNING FOR PATIENTS WITH LIVER CANCER    SHI Zike, MA   Xiaoyun, ZHANG Yanshan, JIN Xueling, KOU Hairui, WU Jiaming   (Department of Radiation Physics, Gansu Wuwei Tumor Hospital Heavy lon Center, Wuwei 733000,China)

[ABSTRACT] Objective To investigate the dosimetric influence of flattening filter volumetric modulated arc therapy (FF-VMAT) versus flattening filter-free volumetric modulated arc therapy (FFF-VMAT) on radiotherapy planning for patients with liver cancer using a linear accelerator with 6 MV X-ray. Methods A total of 10 patients who were diagnosed with liver cancer in Wuwei Tumor Hospital of Gansu Province from August 2020 to April 2021 and planned to undergo radiotherapy were enrolled, and 6 MV X-ray was used to design FF-VMAT and FFF-VMAT plans. The two treatment plans were compared in terms of conformity index (CI) and homogeneity index (HI) of target volume, dose distribution in normal liver tissue and organ at risk (OAR), and monitor units and beam-on time of the accelerator. Results The target dosimetric distribution of both FF-VMAT and FFF-VMAT plans can meet the clinical requirements for prescribed dose. There was a significant difference in the beam-on time of the accelerator between the two plans (t=13.611,P<0.001), while there were no significant differences between the two plans in CI and HI of target volume, dose distribution in normal liver tissue and OAR, and number of monitor units (P>0.05). Conclusion Both FF-VMAT and FFF-VMAT plans can meet the needs of clinical treatment, but FFF-VMAT plan has a shorter beam-on time and a higher treatment efficiency, and therefore, FFF-VMAT plan has more advantages when applied in clinical radiotherapy for liver cancer.

[KEY WORDS]   Liver  neoplasms; Radiotherapy, computer  assisted; Volumetric  modulated  are  therapy; Flattening  filter free; Organ endangering dose; Dose-response relationship, radiation; Particle accelerators

肝癌是我国常见的恶性肿瘤之一，其发病率和死亡率分别位居我国恶性肿瘤的第4位和第2位。全世界每年新发病例约26万人，其中我国占42%~45%^[1-2]。放射治疗技术被越来越多地用于肝癌的治疗^[3]。容积旋转调强放射治疗(VAMT)利用动态多叶光栅(MLC)、可变剂量率和可变的机架转速^[4-5]，通过优化的弧形照射来实现旋转治疗，理论上可以获得更优的靶区剂量分布，减少正常组织的受量^[6-7]。无均整过滤器(FFF)模式移除了均整器，机头散射因子和准直器散射因子降低，离轴比剂量分布变小，照射野周围的剂量更低，提高了剂量率，其射野的剂量分布与有均整过滤器(FF)模式下有较大差别^[8-10]。本研究针对肝癌患者分别制定FFF和FF下两种VMAT计划，比较分析两种计划的靶区以及危及器官(OAR)的剂量学差异，探究FFF-VMAT计划用于肝癌临床放疗的优势。

1  对象和方法

1.1  对象

选择2020年8月—2021年4月在甘肃省武威肿瘤医院重离子中心确诊为肝癌并放疗的患者10 例(靶区体积35～200 cm³),   年龄52～81岁。

1.2  设备

Vital beam 直线加速器(美国瓦里安公司)、 definition AS 64 排大孔径CT定位机(德国西门子)、真空负压袋加热塑膜固定装置。

1.3  方法

1.3.1   靶区勾画及处方剂量

患者行CT 增强扫描，范围为第5胸椎至第4腰椎，层厚3 mm, 扫描所得CT 图像以DICOM 格式传输至治疗计划系统进行三维重建。由我中心放疗医生勾画出计划靶区 (PTV) 和 OAR 。靶区处方剂量50 Gy/25 次^[1,5] OAR 的限量设定分别为：胃D_max≤4500 cGy, 双肾 D_mean≤1500 cGy, 十二指肠 D_max≤5000 cGy, 脊髓 D_max≤4500 cGy, 双肺D_mean≤1500 cGy, 以及肝脏 D_mean≤2500 cGy。

1.3.2   两种治疗计划的设计

采用Eclipse 15.5治疗计划系统针对每例患者分别制定FFF模式和FF模式两种VMAT治疗计划。FFF模式计划需采用6MV-FFF能量射线，最大剂量率1400MU/min；FF模式计划采用6MV能量射线，最大剂量率为600MU/min^[11]。两种治疗计划均采用VMAT技术，为使靶区有更好的剂量均匀性，并更好地保护正常肝组织，所有计划均采用3个小半弧设计（准直器角度5°~20°)^[12-13]。同时为减少对比误差，两组治疗计划的照射角度和优化条件相同，归一方式均为95%的PTV满足处方剂量，处方剂量110%所包绕的体积不得超过靶区体积的1%。

1.3.3   两种治疗计划的评估指标及其标准

对FFF模式和FF模式两种治疗计划的剂量分布云图进行对比分析，评估指标包括靶区适形度（CI）和剂量均匀性（HI）（CI的值越接近于1，说明靶区的适形度越好；HI的值越接近于0，说明靶区的剂量均匀性越好）^[14-15]，以及正常肝组织受量和OAR受量、加速器总跳数和出束时间。其中CI=(PTV_₉₅/V_PTV)×(PTV_₉₅/V_₉₅)，PTV_₉₅为PTV被95%的处方剂量线所包绕的体积，V_PTV为PTV的体积，V_₉₅为95%的处方剂量线所包绕的所有区域的总体积；HI=(D_₂%—D_₉₈%)/D_₅%。OAR受量评估指标包括D_mean、D_max、V_₅、V_₁₀、V_₁₅、V_₂₀、V_₂₅、V_₃₀、V_₃₅、V_₄₀。记录两种放疗计划的加速器总跳数和出束时间。

1.4 统计学处理

采用SPSS  26.0 进行数据统计分析，计量资料以x̄±s 或M(P₂₅,P₇₅)表示(右肾和十二指肠的数据不符合正态分布，采用 M 进行统计描述), 统计处理采用配对 t 检验或者非参数秩和检验。以P<0.05为差异有统计学意义。

2  结    果

2.1 两种治疗计划的剂量分布云图比较

FF-VMAT 和 FFF-VMAT 计划均能满足临床处方要求，剂量分布云图(包含横断面、冠状面、矢状面)显示，FF-VMAT 和 FFF-VMAT 计划处方剂量均能较好包围靶区，剂量分布类似，靶外无剂量热点，靶内无剂量冷点，且未见超出处方剂量110%的 区域(图1)。

2.2  两种治疗计划的靶区剂量分布比较

两种治疗计划靶区CI 和 HI 比较，差异无统计学意义(P>0.05) 。  两种计划靶区剂量分布都能满足临床处方剂量的要求。见表1、2。

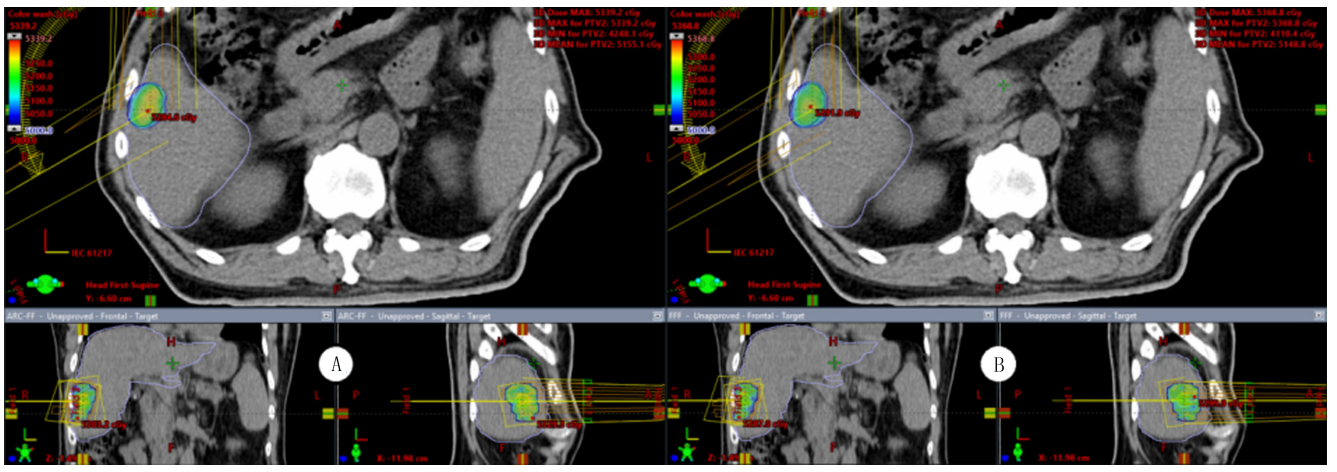

A: FF-VMAT计划，B: FFF-VMAT计划

图1 两种治疗计划的剂量分布云图示例

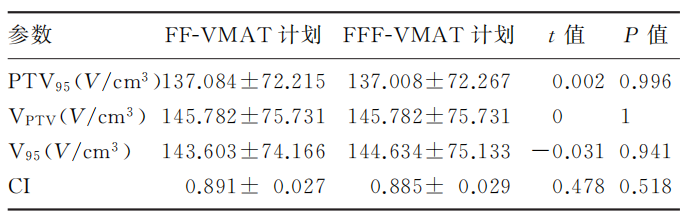

表1 两种治疗计划 CI 比较(n=10, x±s)

表2 两种治疗计划 HI 比较(n=10,x±s)

2.3  两种治疗计划的正常肝组织和OAR受量分布比较

两种治疗计划的正常肝组织和OAR受量各项参数比较，差异均无统计学意义（P>0.05），见表3、表4。两种模式下的正常肝组织和OAR受量情况均能满足剂量限制要求。

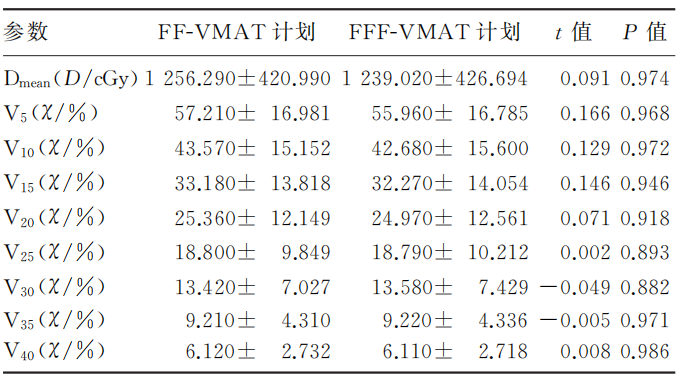

表3    两种治疗计划正常肝组织受量比较(n=10, x±s)

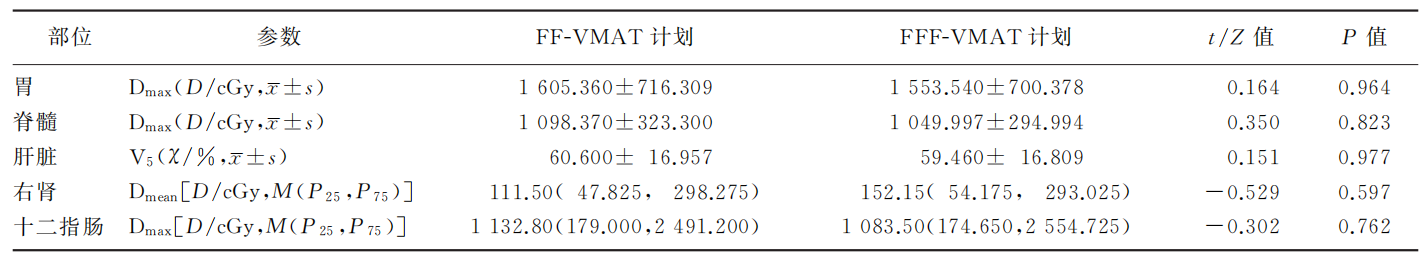

表4 两种治疗计划 OAR受量比较(n=10, x±s)

2.4  两种治疗计划的加速器总跳数以及出束时间比较

FF-VMAT计划与FFF-VMAT计划的加速器总跳数分别为（348.630±41.747）MU和（379.800±48.007）MU；出束时间分别为（0.592±0.066）min和（0.271±0.034）min。两种计划的加速器总跳数比较，差异无统计学意义（P>0.05）；出束时间比较，差异具有统计学意义（t=13.611，P<0.05）。

3  讨    论

本研究采用的VAMT技术是一种较新的放疗技术，其最大的优势是显著提高了治疗效率^[4]。近年来临床放疗中越来越广泛地采用VMAT技术联合FFF模式，因其具有适形高效的特点，可提高肿瘤治疗增益比。FFF与FF模式的演变反映了放疗医生和放射物理师对初始射线剂量均匀性与最终靶区内部理想剂量分布因果关系的认识变化。FF模式以降低光子通量为代价，也即降低射线的剂量率来满足射线质均整性。FFF模式移除了均整器，射线质软化，平均能量变低，光子注量增加，剂量率提高，射线均匀性变差，半影变小，使小野靶区更容易产生较高的表面剂量，大野靶区产生相当的或较低的表面剂量，但配合动态MLC调制，靶区也可以获得较好的CI和HI。

本研究结果显示，FF-VMAT和FFF-VMAT计划均能满足临床处方剂量要求，靶区CI和HI无明显差异。张基永等^[16]对直肠癌放疗相关剂量学研究显示，FF模式较FFF模式能更优地实现靶区剂量分布和均匀性，而FFF模式更利于保护射野周边组织。REGGIORI等^[17]对肝癌的研究表明，靶体积在100～300 cm³之间FFF模式的CI高于FF模式，靶体积小于100 cm³和大于300 cm³时FF模式CI更高。而吴思华等^[18]的研究表明，靶区体积并没有对两种模式下靶区CI和HI产生出明显的影响。

本研究中FFF模式下的靶区外剂量跌落更快，大部分正常肝组织和OAR的受量更低。靶区外剂量分布受到肿瘤形状、大小、位置、剂量调制程度及射线能量高低和射线离轴比的影响^[19]，射野外的组织受到的射线离轴比变大，射线平均能量比FF模式更低，剂量跌落较快。相关的研究也表明，FFF模式可以很好地保护靶外正常组织和OAR^[20-22]。

本研究中FFF  模式下的正常肝组织在3000、3500 cGy处的受照体积比 FF 模式下略高，右肾受照的平均剂量也略高，可能是因为FFF模式下射线质的异质性大于FF模式，离轴较远处的平均能量比FF低，更易于被散射。而本研究的肝癌病灶位于右上腹，水等效深度大，这样容易使较多的散射剂量沉积在正常肝组织和邻近的右肾中，从而导致其受到略高的低剂量照射^[22]。

本研究中FFF模式剂量率是常规FF模式的2.33倍，出束时间仅为FF模式的一半。FU等^[23]研究显示，FFF和FF模式下治疗时间的差别和分割剂量有关。分割剂量越大，在FFF模式下治疗时间缩减越多。在脑部立体定向放射治疗（SBRT）、肺癌SBRT、前列腺癌立体定向消融放疗（SABR）等单次照射剂量较高的放疗中，其时间效率优势可得到充分发挥^[18]。由于单次照射剂量大，FFF模式下的高剂量率可有效缩短出束时间，以此来减少器官运动带来的影响，提高患者舒适度。但周鹏等^[24]认为，FFF模式下的高剂量率在提高治疗增益的同时也带来了治疗风险。因此，采用FFF模式治疗前可采用呼吸门控、图像引导及光学表面摆位等技术来确保靶区位置精确。

综上，对肝癌患者的放疗，采用FF-VMAT以及FFF-VMAT模式均能满足临床治疗需要，其靶区CI和HI无明显差异，但FFF-VMAT模式下的靶区外剂量跌落更快，正常肝组织和OAR的受量更低。另外，由于本研究采用的剂量分割为常规分割，FFF-VMAT模式的优势没有得到充分发挥。

【参考文献】

[1] 王维虎,曾昭冲.中国原发性肝细胞癌放射治疗指南(2020年版)[J].临床肝胆病杂志,2021,37(5):1029-1033.

[2] TSAI Y C,TSAI C L,HSU F M, et al. Superior liver sparing by combined coplanar/noncoplanar volumetric-modulated arc therapy for hepatocellular carcinoma: A planning and feasibility study[J].Med Dosim,2013,38(4):366-371.

[3] 曾昭冲.原发性肝癌放射治疗的争论与共识[J].临床肿瘤学杂志,2008,13(2):97-104.

[4] 张黎,习勉,孙文钊,等.肝癌三维适形、静态调强与容积旋转调强放射治疗的剂量学研究[J].中山大学学报(医学科学版),2012,33(3):402-406.

[5] 周冲,任洪荣,卜祥兆,等.胸上段食管癌无均整器容积弧形调强与固定野调强放疗计划的剂量学比较[J].中华放射医学与防护杂志,2015,35(4):261-264.

[6] LAI Y Q,CHEN S Y,XU C D, et al. Dosimetric superiority of flattening filter free beams for single-fraction stereotactic radiosurgery in single brain metastasis[J].Oncotarget,2017,8(21):85272-85279.

[7] RIEBER J,TONNDORF-MARTINI E,SCHRAMM O, et al. Radiosurgery with flattening-filter-free techniques in the treatment  of brain  metastases: Plan  comparison and  early clinical evaluation[J]. Strahlentherapie Und Onkologie, 2016, 192(11):789-796.

[8]贾飞,岳海振,李国文,等.有无均整器模式下鼻咽癌容积旋转调强放疗计划的剂量学比较[J].中华放射医学与防护杂志,2014,34(8):597-600.

[9]TAMILARASU S,SAMINATHAN M,SHARMA S K, et al. Comparative evaluation of a 6MV flattened beam and a flattening filter free beam for carcinoma of cervix-IMRT planning study[J].Asian Pac J Cancer Prev,2018,19(3):639-643.

[10]夏文龙,陈波,黄鹏,等.基于计划质量度量(PQM)量化比较有无均整器模式下肝癌容积旋转调强放疗计划[J].中华放射医学与防护杂志,2018,38(9):680-683.

[11]杨鑫,孙文钊,陈利,等.新型双能医用直线加速器非均整剂量学特性研究[J].中华放射肿瘤学杂志,2017,26(2):203-209.

[12]DANG T M,PETERS M J,HICKEY B, et al. Efficacy of flattening-filter-free beam in stereotactic body radiation therapy planning and treatment: A systematic review with meta-analysis[J].J Med Imaging Radiat Oncol,2017,61(3):379-387.

[13]VIEILLEVIGNE L,BESSIERES S,OUALI M, et al. Dosimetric comparison of flattened and unflattened beams for stereotactic body radiation therapy: Impact of the size of the PTV on dynamic conformal arc and volumetric modulated arc therapy[J].Phys Med,2016,32(11):1405-1414.

[14]贺先桃,谭军文,龙雨松,等.鼻咽癌FFF与FF模式下VMAT计划剂量学比较[J].中华放射肿瘤学杂志,2018,27(4):401-405.

[15]GHEMIS D M,MARCU L G. Progress and prospects of flattening filter free beam technology in radiosurgery and stereotactic body radiotherapy[J].Crit Rev Oncol Hematol,2021,163:103396.

[16]张基永,陆佳扬,吴丽丽,等.直肠癌有无均整器模式下容积旋转调强放疗的剂量学比较[J].肿瘤研究与临床,2015,27(11):732-735.

[17]REGGIORI G,MANCOSU P,CASTIGLIONI S, et al. Can volumetric modulated arc therapy with flattening filter free beams play a role in stereotactic body radiotherapy for liver lesions? A volume-based analysis[J].Med Phys,2012,39(2):1112-1118.

[18]吴思华,莫少玲,邓莹,等.非小细胞肺癌有无均整器模式下容积旋转调强放疗计划的剂量学比较[J].广东医学,2021,42(2):138-143.

[19]庄婷婷,林柏翰,李东升,等.有无均整器模式下脊柱转移瘤立体定向放疗计划的剂量学比较[J].中华放射医学与防护杂志,2016,36(1):63-66.

[20]罗红樱,周剑良,单国平,等.左侧乳腺癌术后放疗无均整器模式剂量学优势分析[J].中国医学物理学杂志,2021,38(3):281-286.

[21]牛锐,赵维秋,陈忠,等.有无均整器模式下早期乳腺癌保乳术后瘤床同期加量SWIMRT计划的剂量学研究[J].临床研究,2019,27(11):121-122.

[22]吴丽丽,张基永,陆佳扬,等.左侧乳腺癌保乳术后调强放疗有无均整器模式剂量学研究[J].第三军医大学学报,2015,37(20):2098-2101.

[23]FU W H,DAI J R,HU Y M, et al. Delivery time comparison for intensity-modulated radiation therapy with/without flattening filter:A planning study[J].Phys Med Biol,2004,49(8):1535-1547.

[24]周鹏,胡南,刘岩海,等.医用直线加速器无均整器下6MV X线能谱特性的蒙特卡罗研究[J].中国医学物理学杂志,2016,33(8):761-765.
